Push-in svorky patria medzi najmodernejšie riešenia v elektroinštaláciách. Umožňujú rýchle, jednoduché a spoľahlivé spojenie vodičov bez použitia náradia. Stačí ich zasunúť a pružinová svorka sa postará o pevný kontakt.

Čo sú push-in svorky a na čo slúžia

Svorka (alebo tiež svorkovnica, ak ide o zostavu viacerých svoriek) je dôležitá súčasť elektroinštalácie, ktorá slúži na bezpečné, spoľahlivé a mechanicky pevné prepojenie elektrických vodičov (káblov) alebo na pripojenie vodiča k elektrickému zariadeniu (napríklad k ističu, relé či spínaču). Podľa technológie pripojenia rozlišujeme:

• skrutkové svorky, kde sa vodič uťahuje skrutkou pritlačenou priamo na vodič alebo svorkový strmeň (vyžadujú presný uťahovací moment a pri vibráciách sa môžu časom uvoľniť),
• push-in svorky, t. j. technológia, pri ktorej sa vodič priamo zasunie do upínacej jednotky, kde ho pevne pritlačí pružinová svorka,

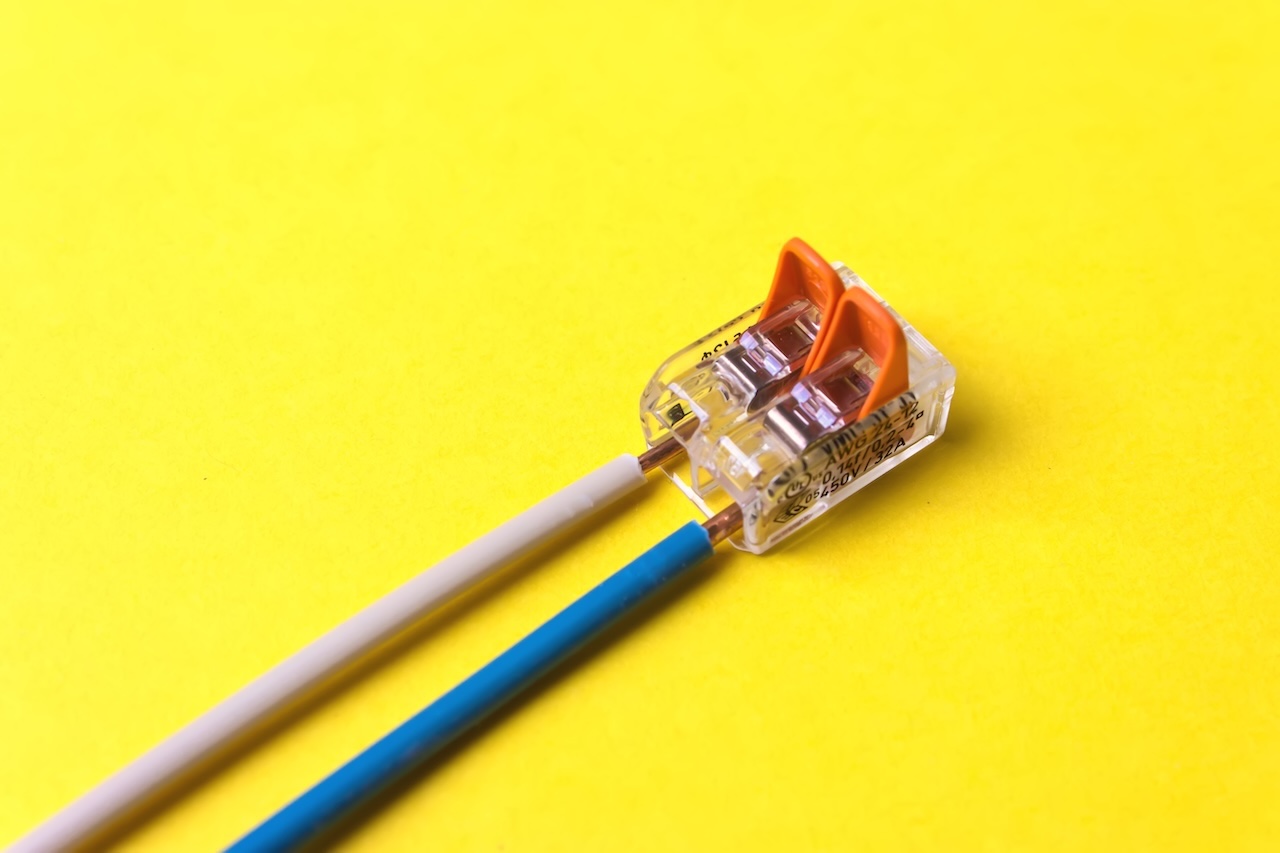

• pákové svorky, ktoré majú malú páčku, ktorou sa pružina otvorí; po zasunutí vodiča sa sklopí späť a vodič je uchytený.

Zaujímavosť: Hovorovo sa často používa výraz „WAGO svorky“ ako všeobecné označenie pre všetky bezskrutkové typy, aj keď v skutočnosti ide o názov konkrétneho výrobcu, nie typ.

Výhody push-in systému

• Rýchlosť: pripojenie je až o cca 50 % rýchlejšie než pri skrutkových svorkách.
• Bez potreby náradia: pevné vodiče a vodiče s dutinkou stačí zasunúť, pri lankových bez dutinky použijete páčku alebo tlačidlo.
• Spoľahlivosť: vznikne kontakt s nízkym prechodovým odporom, čo je kľúčové najmä v náročnom prostredí (priemysel, vibrácie, teplotné zmeny).
• Univerzálnosť: zvládne plné, lankové aj jemne lankové vodiče (podľa série), s transparentným telom často aj s testovacím bodom na rýchlu kontrolu.

Ako push-in funguje

Vo vnútri elektrikárskej svorky sa nachádza pružinová klieština, ktorá vytvára konštantnú upínaciu silu. Keď dnu zasuniete odizolovaný koniec vodiča, pružina ho pritlačí ku kontaktu a vytvorí spoj, ktorý sa neuvoľní, neprekrúti a nebude sa meniť v čase (bez „dotiahnutia“ skrutky).

Je potrebné vodič odizolovať?

Áno. Dodržte dĺžku podľa konkrétneho typu (štandardne je to 9 až 11 mm). Ak vodič odizolujete príliš nakrátko, vznikne len malá kontaktná plocha a spoj nebude spoľahlivý. Ak ho naopak odizolujete až príliš, časť medeného jadra zostane vyčnievať mimo svorky, čo predstavuje bezpečnostné riziko.
